EC auf einem Ventilator steht für Elektronisch kommutiert . Ein EC-Lüfter verwendet einen bürstenlosen Gleichstrommotor mit integrierter elektronischer Steuerplatine anstelle der mechanischen Bürsten und Wicklungen eines Standard-Wechselstrommotors. Durch diese einzige Änderung erreicht der Lüfter eine höhere Motoreffizienz, läuft mit präzise gesteuerten Geschwindigkeiten und arbeitet deutlich geräuschärmer als ein herkömmliches wechselstrombetriebenes Gerät.
Was EC tatsächlich im Motor verändert
Ein herkömmlicher AC-Lüftermotor ist zur Einstellung seiner Drehzahl auf die feste Frequenz des Stromnetzes angewiesen und verliert Energie durch mechanische Kommutierung und Schlupf. Ein EC-Motor ersetzt diesen Mechanismus durch eine digitale Antriebsplatine, die den Strom elektronisch umschaltet, sodass der Rotor über seinen gesamten Drehzahlbereich direkt und gleichmäßig angetrieben wird. Aus diesem Grund können EC-Radialventilatoren mit 0-10-V-, PWM- oder RS485-Steuersignalen gekoppelt werden und die Leistung im laufenden Betrieb anpassen, anstatt mit einer festen Geschwindigkeit zu laufen.
Bei einem Radialventilator arbeitet dieser elektronische Antrieb mit einem rückwärts gekrümmten oder rückwärts geneigten Laufrad innerhalb eines Spiralgehäuses zusammen. Das Laufrad komprimiert und lenkt den Luftstrom, während das Spiralgehäuse die sich schnell bewegende Luft in nutzbaren statischen Druck umwandelt. Da der Motor selbst reaktionsschneller ist, kann die gesamte Baugruppe engere Luftstrom- und Druckziele einhalten, selbst wenn sich die Kanalbedingungen ändern.
Hauptstrukturteile eines EC-Radialventilators
Ein EC-Radialventilator ist nicht nur ein Motor, der an ein Lüfterrad geschraubt ist. Es handelt sich um eine modulare Baugruppe, die aus mehreren Teilen besteht, die sich jeweils auf die Leistung auswirken. Deren Kenntnis hilft beim Vergleich von Datenblättern oder bei der Fehlerbehebung eines Geräts vor Ort.
| Komponente | Rolle im Fan |
| EC-Motor mit Außenläufer | Treibt das Laufrad direkt mit bürstenloser Gleichstromtechnologie an und vermeidet mechanische Kommutierungsverluste |
| Rückwärtsgekrümmtes Laufrad | Die Anzahl und Krümmung der Flügel bestimmen die Druck- und Luftstromeigenschaften des Ventilators |
| Spirale (Gehäuse) | Wandelt Hochgeschwindigkeitsluft in statischen Druck um und ist oft mit schallabsorbierenden Polstern ausgekleidet |
| Montagesockel und Halterung | Bietet Vibrationsdämpfung und strukturelle Stabilität bei Hochdruckbetrieb |
| Steuerschnittstelle | Akzeptiert 0–10 V, PWM oder RS485-Signale für Geschwindigkeits- und Feedback-Steuerung |
Energieeffizienz: Der Hauptgrund für die Existenz von EC-Ventilatoren
Die Buchstaben EC werden am häufigsten wegen Energieeinsparungen genannt, und die Zahlen erklären, warum. Ein bürstenloser EC-Motor erreicht typischerweise einen Wirkungsgrad von 80 bis 90 Prozent, verglichen mit einer Obergrenze von etwa 75 Prozent für einen Standard-Dreiphasen-Induktionsmotor. Ein weiterer Pluspunkt ist die digitale Drehzahlregelung, da der Lüfter nur so viel Leistung aufnimmt, wie die Last tatsächlich benötigt.
- Motorwirkungsgrad: 80 bis 90 Prozent bei EC-Motoren gegenüber bis zu 75 Prozent bei Standard-AC-Induktionsmotoren
- Effizienzsteigerung bei Teillast: bis zu 30 Prozent Verbesserung, wenn der Lüfter unter Volllast läuft
- Schaltverluste: Reduziert durch Hochfrequenz-Leistungsgeräte wie SiC-MOSFETs in der Antriebsplatine
- Installationsverluste: Reduziert durch Plug-and-Play-Halterungen, die den Kanalwiderstand und Montagefehler reduzieren
Da die meisten HVAC- und Kühlgeräte den Großteil ihrer Betriebsstunden unterhalb der Spitzenleistung verbringen, ist dieser Teillastvorteil häufig der Punkt, an dem ein EC-Ventilator über ein Jahr hinweg am meisten Strom spart, nicht nur bei voller Drehzahl.

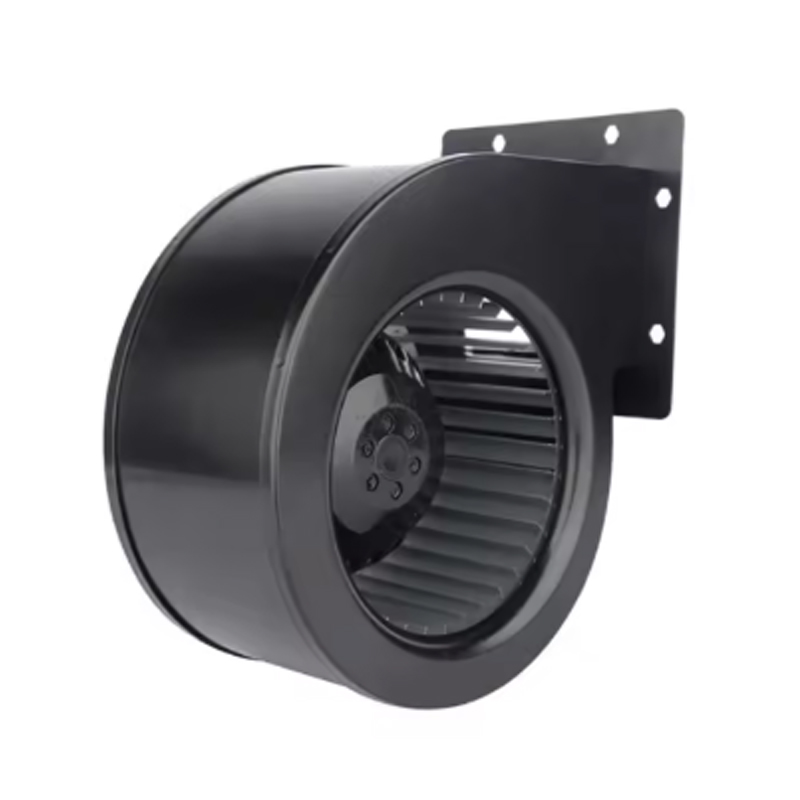

Ausgewählte EC-Radialventilatormodelle
Nachfolgend finden Sie eine Momentaufnahme der serienmäßigen EC-Radialventilatorenserie, die für Luftstrom-, Druck- und Steuerungsanforderungen gebaut wurde, die von Niederdruck-Zuluft bis hin zu doppelt ansaugender Hochdruckleistung reichen.

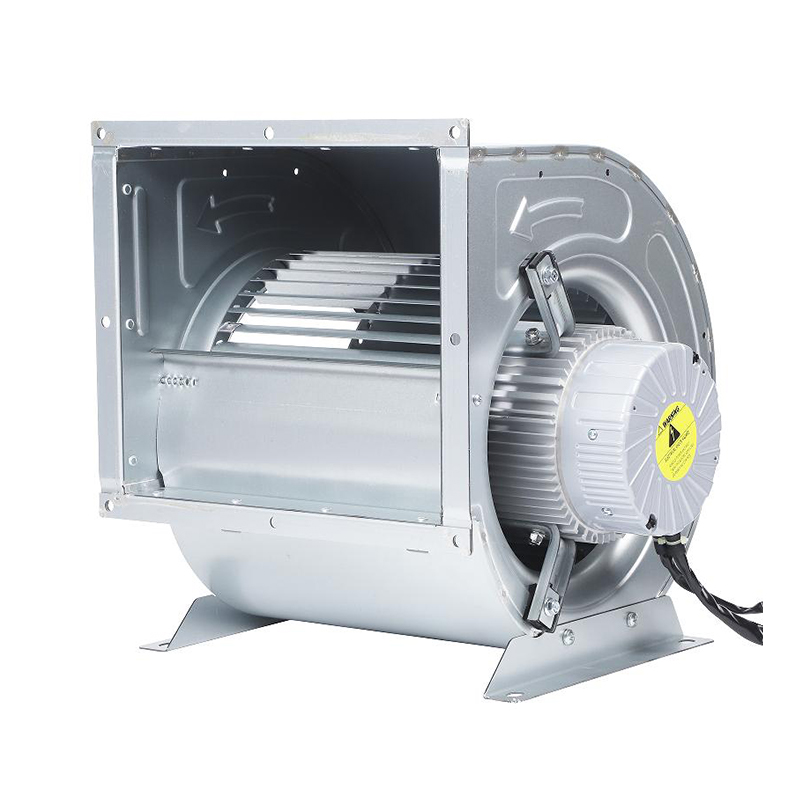

SYZ 10-10 Großer Luftstrom, radial

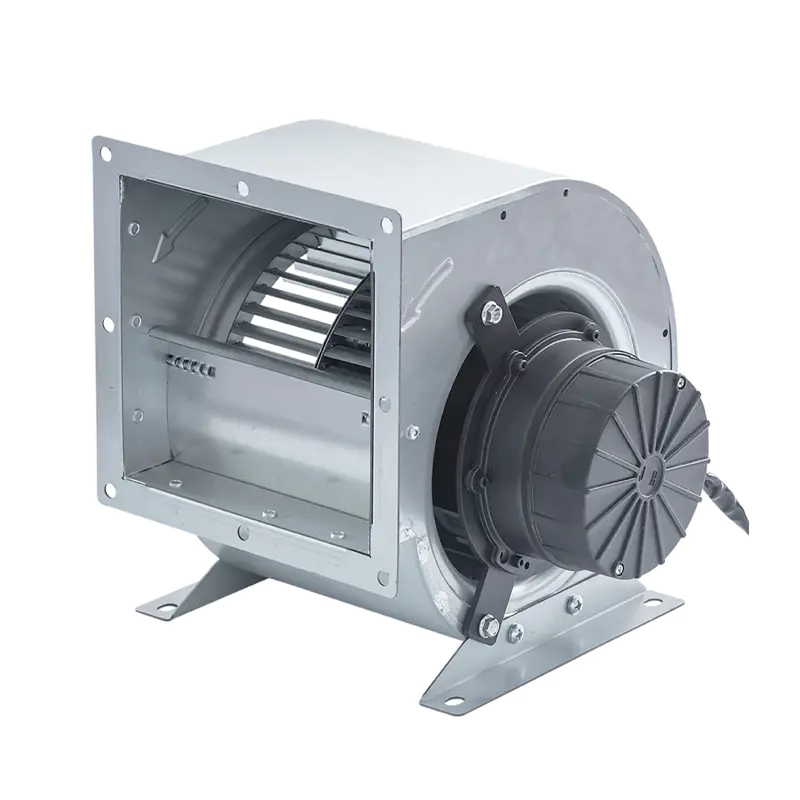

SYZ 7-5 Niederdruckblasen

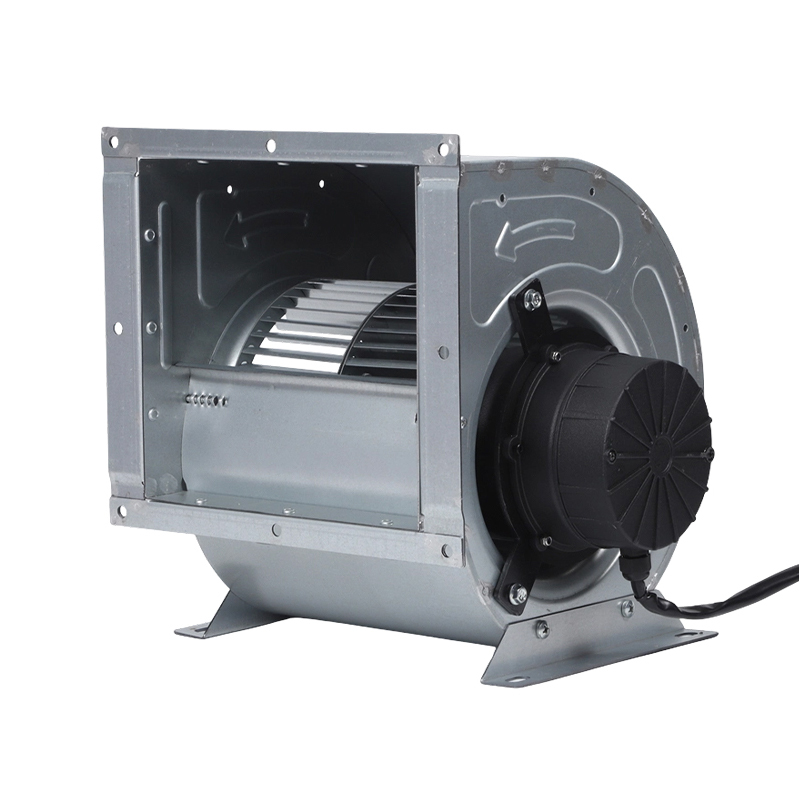

SYZ 7-7 0-10V Geschwindigkeitsregelung

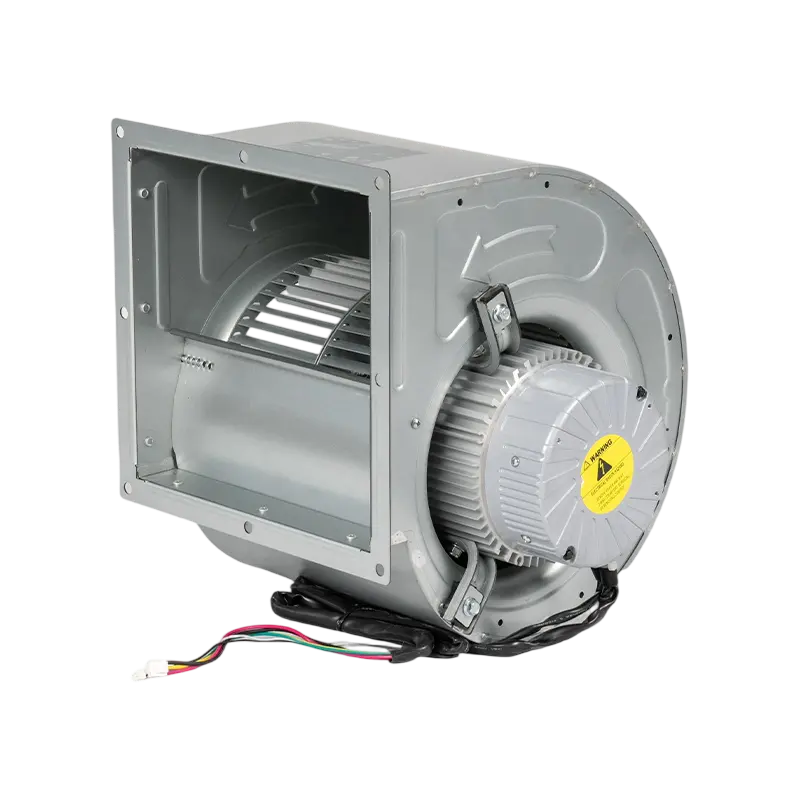

SYZ 8-7 Doppelte Absaugung mit Getriebe

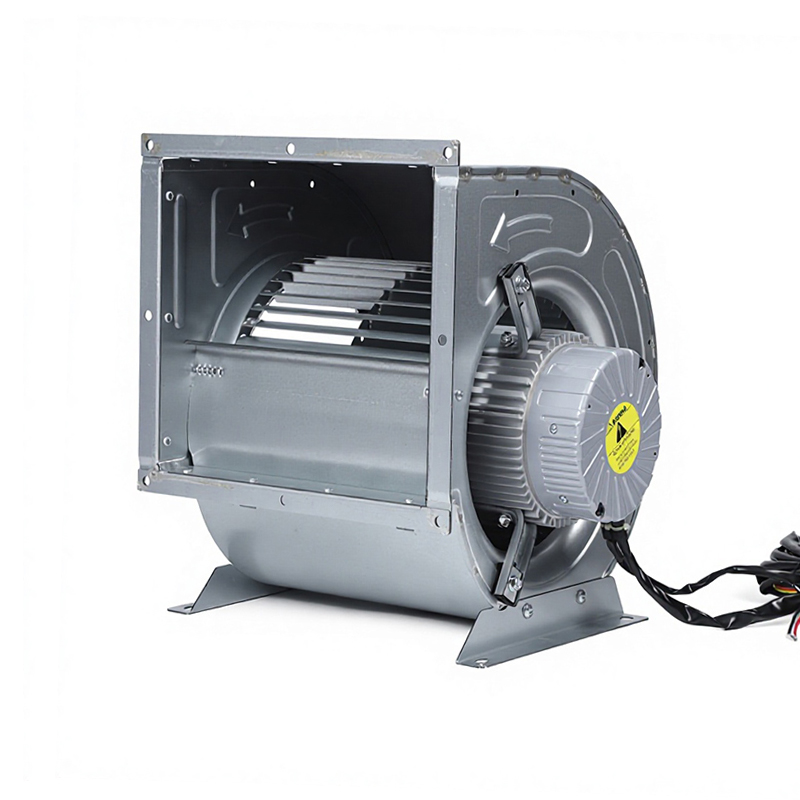

SYZ 9-9 HVAC mit variabler Geschwindigkeit Geräuschentwicklung im Vergleich zu AC-Lüftern
Da es keinen mechanischen Bürstenkontakt gibt, beseitigt ein EC-Motor eine der Hauptgeräuschquellen von AC-Motoren. In Kombination mit der akustischen Behandlung im Spiralgehäuse und im Auslasskanal liegt der gemessene Betriebsgeräuschpegel bei vielen EC-Radialventilatoren unter 70 dB, wobei optimierte Modelle bei demselben Luftstrom, für den ein vergleichbarer AC-Ventilator eine höhere Drehzahl und einen höheren Geräuschpegel benötigen würde, sogar nur 55 dB(A) erreichen.
- Der bürstenlose Antrieb eliminiert Kommutierungsgeräusche an der Quelle
- Schallabsorbierende Polster im Inneren des Spiralgehäuses reduzieren den Trittschall des Luftstroms
- Vibrationsdämpfende Halterungen unterdrücken die Körperschallübertragung durch den Montagerahmen
- Niedrigere Nenngeschwindigkeit bei gleichem Luftstrom, da EC-Motoren die Zielleistung effizienter erreichen
Dieses Geräuschprofil ist ein Hauptgrund dafür, dass EC-Radialventilatoren in Krankenhäusern, Labors und Hotel-HLK-Systemen eingesetzt werden, wo ein Unterschied von einigen Dezibel für die Bewohner spürbar ist.
Typische Anwendungen für EC-Radialventilatoren
Die Kombination aus präziser Steuerung, hohem statischem Druck und leisem Betrieb ist der Grund, warum EC-Radialventilatoren bei einer recht spezifischen Gruppe von Gerätetypen und nicht bei der Allzweckkühlung zum Einsatz kommen.
- Klimaanlagen mit variabler Luftmenge (VAV).
- Kanalklimageräte und HVACR-Systeme
- Frischluftbehandlungssysteme
- Luftreinigungsgeräte und Reinraum-Fan-Filter-Einheiten (FFUs)
- Kühlung von Rechenzentren und Serverschränken
- Kühlgeräte, die einen stabilen gerichteten Luftstrom erfordern
Wichtige Spezifikationen, die Sie vor dem Kauf überprüfen sollten
In Datenblättern für EC-Radialventilatoren sind ähnliche Parameter aufgeführt. Der Vergleich dieser Parameter ist die schnellste Möglichkeit, einen Ventilator für ein bestimmtes Kanalsystem richtig zu dimensionieren.
| Parameter | Warum es wichtig ist |
| Laufraddurchmesser | Legt den Grundluftstrom und die Druckkapazität des Lüfters fest |
| Nenngeschwindigkeit und Luftstrombereich | Bestätigt, dass der Ventilator den vorgesehenen Luftstrom des Kanalsystems erfüllen kann |
| Statischer Druck | Bestimmt, ob der Ventilator den Kanal- und Filterwiderstand überwinden kann |
| Kontrollmethode | 0–10 V, PWM oder RS485 legen fest, wie der Lüfter in ein Gebäudesteuerungssystem integriert wird |
| Schutzart | IP54 oder höher weist auf die Eignung für eine staub- oder feuchtigkeitsexponierte Installation hin |
EC-Fan vs. AC-Fan: Schneller Vergleich
| Faktor | EC-Fan | AC-Lüfter |
| Motoreffizienz | 80 bis 90 Prozent | Bis zu 75 Prozent |
| Geschwindigkeitskontrolle | Integrierte Elektronik, stufenlos | Erfordert externen VFD für variable Geschwindigkeit |
| Typisches Geräusch | 55 bis 70 dB(A) | Im Allgemeinen höher bei vergleichbarem Luftstrom |
| Wartung | Wartung-free bearings, no brushes to replace | Regelmäßige Bürsten- und Lagerprüfungen |
Grundlagen der Wartung und Fehlerdiagnose
Da EC-Motoren bürstenlose Technologie und wartungsfreie Lager verwenden, ist die tägliche Wartung einfacher als bei einem AC-Gerät. Routineprüfungen umfassen im Allgemeinen drei Dinge: Sauberkeit des Laufrads, gegebenenfalls Lagerschmierung sowie die integrierten Überlast-, Überstrom- und Blockieralarme des Motors. Im Fehlerfall kann durch Auslesen der RS485-Schnittstelle oder der eingebauten Signalrückmeldung die Ursache ermittelt werden, ohne dass das Gehäuse geöffnet werden muss, was die Diagnosezeit im Vergleich zu einem rein mechanischen AC-Lüfter erheblich verkürzt.
Häufig gestellte Fragen
In welchen Systemen kommen üblicherweise EC-Radialventilatoren zum Einsatz?
Geräte mit variablem Luftvolumen, Kanalklimaanlagen, Frischluftsysteme, Reinraum-FFUs und die Kühlung von Rechenzentren setzen aufgrund ihrer Regelgenauigkeit und Effizienz häufig auf EC-Radialventilatoren.
Ist ein EC-Lüfter immer leiser als ein AC-Lüfter?
In den meisten Fällen mit vergleichbarem Luftstrom ja, da der bürstenlose Motor Kommutierungsgeräusche beseitigt und der Lüfter den Zielluftstrom bei einer niedrigeren Betriebsgeschwindigkeit erreichen kann.
Sind EC-Ventilatoren im Voraus teurer als AC-Ventilatoren?
EC-Lüfter sind aufgrund der elektronischen Antriebsplatine in der Regel mit einem höheren Anschaffungspreis verbunden, aber der Effizienzgewinn, insbesondere bei Teillast, gleicht diese Kosten in der Regel über die Lebensdauer des Geräts aus.
