Ein Wechselstrom-Radialventilator bewegt Luft, indem er ein Laufrad in einem spiralförmigen Gehäuse dreht und dabei einen einphasigen, direkt gekoppelten Wechselstrommotor anstelle eines Riemenantriebs verwendet. Der Luftstrom steigt direkt proportional zur Drehzahl, während der Geräuschpegel viel schneller ansteigt – ungefähr mit der 4,8-ten Potenz der Geschwindigkeit. Der schnellste Weg, ein Gerät richtig zu dimensionieren, besteht also darin, zuerst das erforderliche Luftvolumen anzupassen und dann die Frequenzsteuerung zu verwenden, um den Geräuschpegel innerhalb des Zielbereichs zu halten, anstatt einfach einen größeren Motor zu wählen.
Wie ein AC-Radialventilator tatsächlich Luft bewegt
Im Gegensatz zu Axialventilatoren, die Luft direkt durch ein Rohr drücken, saugt ein Radialventilator Luft entlang der Laufradachse an und wirft sie im 90-Grad-Winkel nach außen in ein Spiralgehäuse. Durch dieses Design kann der Ventilator einen erheblichen statischen Druck aufbauen. Aus diesem Grund dominieren Radialventilatoren Kanalsysteme, bei denen die Luft durch Filter, Spulen und Bögen strömen muss, bevor sie einen Raum erreicht.
Zwei strukturelle Entscheidungen zeichnen die meisten AC-Radialventilatoren auf dem heutigen Markt aus:
- Außenläufermotoren — Das Motorgehäuse dreht sich mit dem Laufrad, was zu einer kürzeren, kompakteren Baugruppe führt, wie sie bei Modellen wie DDM 160-250 oder YDK 160-60 üblich ist.
- Direkt gekoppelte ein- oder zweiflutige Laufräder — Doppeleinlass-Designs saugen Luft von beiden Seiten des Rades an und verdoppeln so etwa den Luftstrom bei gleichem Raddurchmesser, weshalb Doppeleinlass-Modelle wie die DDM 130-190-Serie in breiten Kanalabschnitten beliebt sind.
Luftstrom, Druck und Lärm: Die Zahlen, auf die es ankommt
Die Lüfterleistung wird durch drei Lüftergesetze geregelt, die jeder Einkaufsingenieur stets griffbereit haben sollte:
| Luftstrom (Q) | Änderungen direkt proportional zur Drehzahl – Q ist proportional zu N |
| Statischer Druck (P) | Ändert sich mit dem Quadrat der Drehzahl |
| Schallleistung (L) | Ändert sich etwa mit der 4,8-ten Potenz der Drehzahl – eine Verdoppelung der Drehzahl kann den Lärm um etwa das 27-fache erhöhen |
Aus diesem Grund ist ein Datenblatt eines Ventilators, in dem nur die Hauptzahl des Luftstroms aufgeführt ist, unvollständig. Bei hoher Geschwindigkeit dominiert Wirbelstromrauschen im 500-Hz- bis 2-kHz-Band – dem Bereich, für den das menschliche Ohr am empfindlichsten ist –, während sich der Geräuschcharakter bei niedriger Geschwindigkeit in Richtung Rotationstöne verschiebt. Ein gut optimierter AC-Radialventilator kann im besten Wirkungsgradpunkt einen spezifischen Schallleistungspegel von nur 24 dB erreichen, was nur erreicht werden kann, wenn Laufradgeometrie und Drehzahl aufeinander abgestimmt sind und der Motor nicht einfach überdimensioniert ist.
Praktische Erkenntnis für die Auswahl: Definieren Sie zunächst den Luftstrom, den Sie benötigen, überprüfen Sie den Druck, den die Rohrleitungen erfordern, und wenden Sie dann eine variable Frequenzsteuerung an, um die Geschwindigkeit auf den leisesten Punkt zu reduzieren, der noch beide Werte erfüllt.
AC-Radialventilatoren im Vergleich zu herkömmlichen Radialventilatoren
Käufer verwechseln „AC-Radialventilator“ häufig mit einem generischen Radialgebläse. Die praktischen Unterschiede zeigen sich in der Antriebsmethode, der Steuerung und den langfristigen Betriebskosten.
| Antriebsmethode | Einphasiger, direkt gekoppelter AC- oder EC-Motor, kein Riemen | Riemen- oder zahnradgetriebener Induktionsmotor |
| Geschwindigkeitskontrolle | Elektronisch oder VFD, stufenlose Einstellung | Nur feste Geschwindigkeit oder manueller Dämpfer |
| Lärm am Nennpunkt | Kann eine spezifische Schallleistung von etwa 24 dB erreichen | Aufgrund des nicht optimierten Blattprofils normalerweise höher |
| Wartungsintervall | Längere, weniger bewegliche Teile, die abgenutzt werden müssen | Kürzerer Verschleiß, Riemen- und Riemenscheibenverschleiß erhöhen die Wartungspunkte |
| Beste Passform | VAV-Systeme, Präzisions-Frischluftgeräte, Reinräume | Allgemeine Absaugung, kostenempfindliche Belüftung |

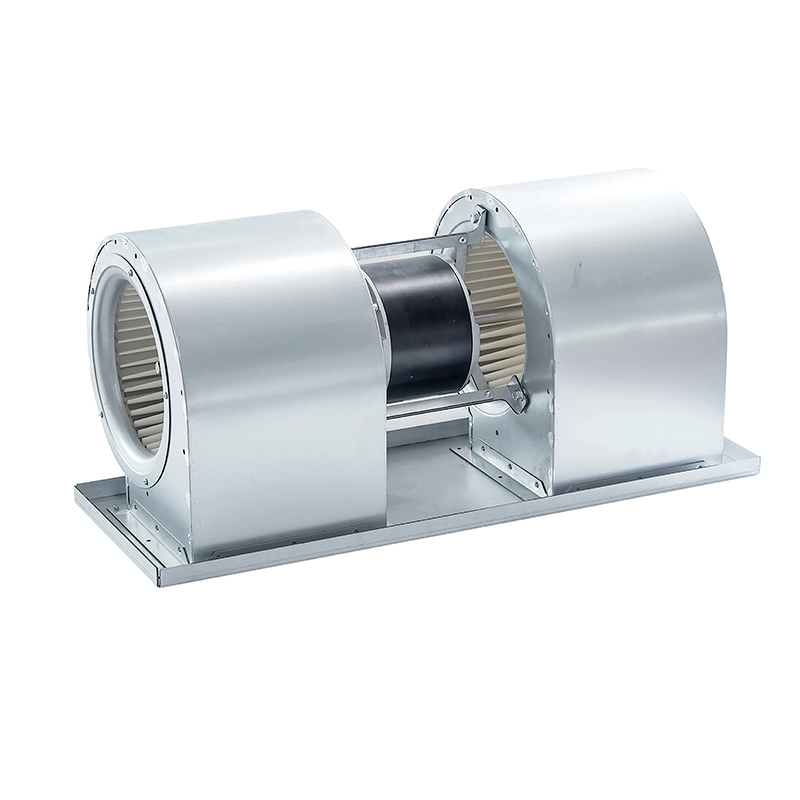

AC-Radialventilator-Produktserie
Eine Momentaufnahme der Produktionsmodelle, die Konfigurationen mit Außenrotor, Doppeleinlass und Turbinenschaufeln abdecken, von kleinen Gebläseeinheiten bis hin zu Hochleistungs-Auspuffmodellen für industrielle Rohrleitungen.
So wählen Sie das richtige Modell für Ihr System aus
Bei der Auswahl kommt es darauf an, den Ventilator an die Rohrleitungen anzupassen, nicht nur an die Raumgröße. Arbeiten Sie die Checkliste in dieser Reihenfolge ab:
- Berechnen Sie den erforderlichen Luftstrom Basierend auf dem Raumvolumen oder dem Prozessabgasbedarf, fügen Sie dann einen Spielraum von 10 bis 15 Prozent für Kanalleckagen hinzu.
- Schätzen Sie den statischen Druck des Systems Durch den zusätzlichen Widerstand von Filtern, Spulen, Dämpfern und der Kanallänge ist eine zu geringe Druckauslegung die häufigste Ursache für mangelnde Leistung im Feld.
- Passen Sie den Laufwerkstyp an — Wählen Sie einphasigen Wechselstrom für einfachere Nachrüstarbeiten und geringere Vorlaufkosten oder EC-Motoren, wenn die Anwendung eine häufige Luftstrommodulation und einen möglichst geringen Energieverbrauch erfordert.
- Überprüfen Sie das Lärmbudget Für den Raum – besetzte Büros und Reinräume erfordern Modelle, die näher an der spezifischen Schallleistungsklasse von 24 dB angepasst sind, während Abluftleitungen hinter dem Haus eine größere Toleranz aufweisen.
- Montagegeometrie bestätigen — Außenläufereinheiten eignen sich für enge Plenumsräume, während Doppeleinlass-Laufräder besser für größere Kanalquerschnitte geeignet sind.
Installations- und Wartungspraktiken, die die Lebensdauer verlängern
Die meisten vorzeitigen Ausfälle sind auf eine Handvoll vermeidbarer Probleme und nicht auf Motordefekte zurückzuführen. Durch eine konsequente Wartungsroutine bleiben sowohl Luftstrom als auch Geräusche nahe an den ursprünglichen Spezifikationen.
| Staub auf Laufrad und Spirale | Alle 1-3 Monate | Reduziert den Luftstrom und bringt das Rad aus dem Gleichgewicht, was zu mehr Vibrationen und Geräuschen führt |
| Überprüfung der Lagerschmierung | Alle 3-6 Monate | Verhindert Überhitzung und vorzeitigen Lagerverschleiß |
| Isolationswiderstandsprüfung | Alle 6-12 Monate | Messwerte unter 1 MΩ signalisieren die Alterung der Isolierung und das Risiko eines Stromschlags |
| Temperatur des Motorgehäuses | Bei der Routineinspektion | Mehr als 10 Grad C über dem Nennwert weisen auf ein Last- oder Kühlproblem hin |
| Verkabelung und Phasenfolge | Nach einer Neuinstallation | Eine falsche Phasenlage kann die Laufraddrehung umkehren und mechanische Stöße verursachen |
Unterbrechen Sie immer die Stromversorgung, bevor Sie das Gehäuse öffnen, und überprüfen Sie die Anschlüsse bei jedem geplanten Besuch auf Lockerheit oder Korrosion – ein lockerer Anschluss ist einer der schnellsten Wege zu einem überhitzten Motorgehäuse.
Elektrische Fehler diagnostizieren, bevor sie zu Ausfällen werden
Drei Fehlerkategorien sind für die große Mehrheit der elektrischen Probleme von AC-Radialventilatoren verantwortlich:
- Motorüberlastung – äußert sich in einer erhöhten Stromaufnahme und einem spürbaren Temperaturanstieg; Wird normalerweise durch übermäßige Belastung oder eine Geschwindigkeitseinstellung außerhalb des Auslegungsbereichs verursacht.
- Verschlechterung der Isolierung — wird durch feuchte oder hohe Umgebungstemperaturen beschleunigt, was mit der Zeit zu Leckströmen oder Kurzschlüssen führt.
- Fehlfunktion des Steuerungssystems – Ein defekter Wechselrichter, ein defektes Schütz oder ein defektes Schutzrelais kann selbst dann zu unregelmäßigem Start- und Stoppverhalten führen, wenn der Motor selbst in Ordnung ist.
Eine einfache dreistufige Diagnosesequenz erkennt die meisten Probleme frühzeitig: Überprüfen Sie das Gehäuse und die Anschlüsse visuell auf Risse, Korrosion oder Staubablagerungen. Messen Sie den Isolationswiderstand und bestätigen Sie die Erdungskontinuität. Überwachen Sie dann die Wellenform des Anlaufstroms auf ungewöhnliche Spitzen, die normalerweise eher auf Wechselrichterparameter als auf die Motorwicklungen zurückzuführen sind.
Wo AC-Radialventilatoren eingesetzt werden
Die Anwendungsliste umfasst nahezu jede Umgebung, in der konditionierte oder gefilterte Luft unter Druck durch Rohrleitungen strömen muss:
- Anschlusskästen mit variablem Luftvolumen (VAV) in gewerblichen HVAC-Systemen
- Kanalklimageräte und Frischluftnachspeisesysteme
- Luftreinigungs- und Filtergeräte, die einen stabilen Druck über alle Filterstufen hinweg erfordern
- Kühlung von Schaltschränken und Industrieanlagen, bei der kompakte Außenläufereinheiten in enge Gehäuse passen
- Entfeuchtungs- und Deckenventilatoren mit Einzelansaugung
Häufig gestellte Fragen
Welchen Luftstrom- und Druckbereich decken typische AC-Radialventilatoren ab?
Die Produktionsmengen reichen üblicherweise von etwa 400 bis 40.000 Kubikmetern pro Stunde, mit einem statischen Druck von etwa 100 bis 800 Pa und einer Motorleistung von 0,5 bis 5 kW, je nach Radgröße und Serie.
Ist ein riemengetriebener Ventilator jemals die bessere Wahl?
Für kostenempfindliche Industrieabgase mit sehr hohem Druck, bei denen keine feine Drehzahlregelung erforderlich ist, können riemengetriebene Einheiten immer noch sinnvoll sein, sie müssen jedoch die kompakte Größe und die stufenlose Drehzahlregelung einbüßen, die direkt gekoppelte AC-Konstruktionen bieten.
Verändert das Hinzufügen einer variablen Frequenzsteuerung wirklich das Geräuschergebnis?
Ja – da die Schallleistung etwa mit der 4,8-ten Potenz der Geschwindigkeit ansteigt, führt selbst eine geringfügige Reduzierung der Betriebsgeschwindigkeit durch VFD-Steuerung zu einem unverhältnismäßig großen Rückgang des wahrgenommenen Lärms, oft ohne nennenswerten Verlust des erforderlichen Luftstroms.
