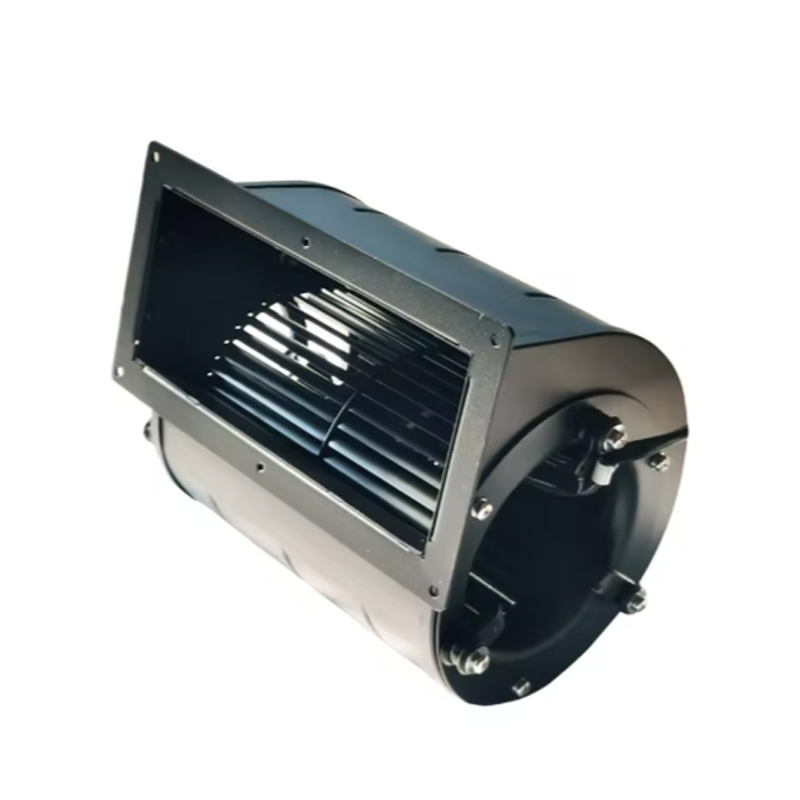

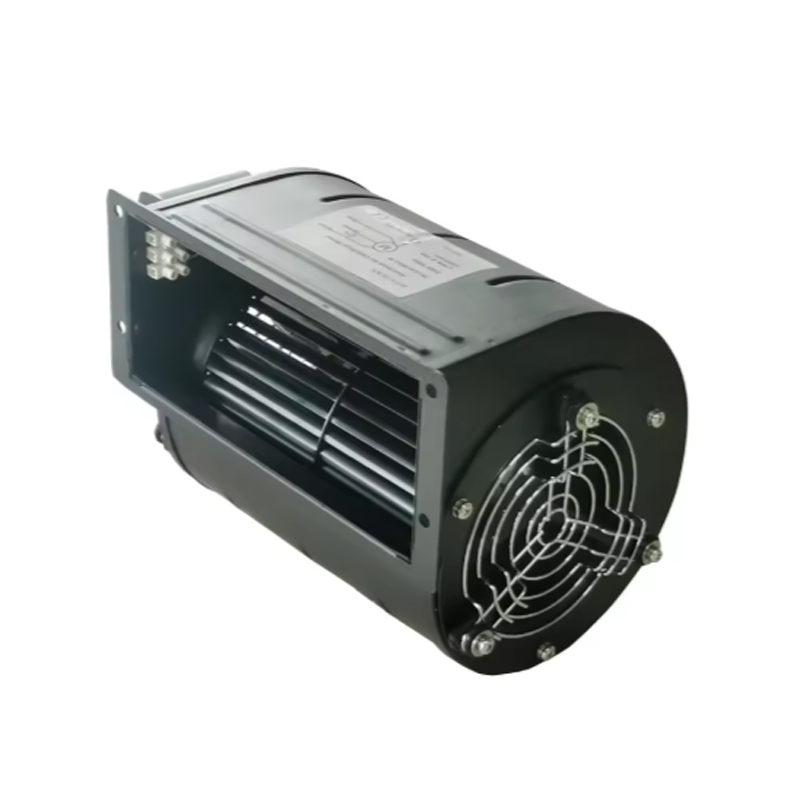

Die kompakte Größe von 133 mm macht das Miniatur-Radialgebläse der Serie 133 zur idealen Wahl für die Belüftung und Kühlung kleiner Geräte. Sein Dual-Inlet-Design maximiert den Lufteinlass auf engstem Raum und verbessert so die Belüftungseffizienz. Es wird häufig zum Kühlen kleiner Präzisionsinstrumente verwendet und bietet eine stabile elektrische Leistung in üblichen Stromumgebungen.
Produkte namhafter Unternehmen genießen großes Vertrauen bei den Anwendern.
Direkte Antwort: Der effektivste Weg, den Lärm in einem Industrieventilatorsystem zu kontrollieren, besteht darin, drei Interventionsebenen zu kombinieren, an...
READ MOREDirekte Antwort: Um einen Schrank-Radialventilator zu dimensionieren, berechnen Sie zunächst den erforderlichen CFM mit CFM = (Raumvolumen in Kubikfuß x Luftw...
READ MOREEC auf einem Ventilator steht für Elektronisch kommutiert . Ein EC-Lüfter verwendet einen bürstenlosen Gleichstrommotor mit integrierter elektronischer Steuerplati...
READ MORESchnelle Antwort Ein Wechselstrom-Radialventilator bewegt Luft, indem er ein Laufrad in einem spiralförmigen Gehäuse dreht und dabei einen einphasigen, direkt ge...
READ MOREWelche Betriebseinschränkungen gibt es? Mini-Radialventilatoren der Serie 133 in Umgebungen mit hoher Temperatur oder hoher Luftfeuchtigkeit?
Einschränkungen der Betriebsumgebung
1. Temperaturbereich: Diese Serie von Radialventilatoren verwendet ein Laufrad aus verzinktem Stahl und einen AC-Außenrotormotor. Die Isolationsklasse ist F und es ist mit einem thermischen Überlastschutz ausgestattet. Der Betriebstemperaturbereich beträgt -30℃ bis 60℃.
Eine Überschreitung dieses Bereichs führt zu einer Alterung der Motorisolierung und einem Ausfall der Lagerschmierung, wodurch die Lebensdauer des Lüfters beeinträchtigt wird.
2. Anpassungsfähigkeit an die Luftfeuchtigkeit: Die Gehäuseschutzart ist IP42 und eignet sich für nicht kondensierende Umgebungen mit 0 % bis 85 % relativer Luftfeuchtigkeit.
In Umgebungen mit hoher Luftfeuchtigkeit (>85 % RH) oder Kondensation neigen Metallteile zur Korrosion und Wasser kann in den Motor eindringen, was zu Kurzschlüssen oder Leistungseinbußen führen kann.
3. Vorsichtsmaßnahmen für Kombinationen aus hoher Temperatur und hoher Luftfeuchtigkeit: Wenn sich die Temperatur der Obergrenze (≈60℃) nähert und die Luftfeuchtigkeit hoch ist, wird empfohlen, ein feuchtigkeitsbeständiges und rostfreies Gehäuse zu installieren oder ein Edelstahllaufrad zu verwenden, um die Haltbarkeit zu verbessern.
Für den Langzeitbetrieb sollten der Motortemperatursensor und das Schutzgitter regelmäßig überprüft werden, um ein erhöhtes mechanisches Spiel aufgrund thermischer Ausdehnung und Kontraktion zu verhindern.
4. Die technologischen Vorteile des Unternehmens für extreme Umgebungen
Ningbo Haoyue Fan Manufacturing Co., Ltd. verfügt über langjährige Erfahrung in der Forschung und Entwicklung von Radialventilatoren und kann kundenspezifische Motoren mit Isolierung der Klasse F und Schutzart IP42 liefern, die je nach Kundenwunsch auf Schutzart IP44 oder höher aufgerüstet werden können.
Als Alternative zur Materialauswahl verwendet das Unternehmen verzinktes Stahlblech mit Edelstahl, um eine stabile Leistung in feuchten oder korrosiven Umgebungen zu gewährleisten.
| Einschränkung | Details |
| Maximale Umgebungstemperatur | Empfohlener Betriebsbereich: -20°C–50°C . Eine Überschreitung dieses Wertes kann zu einer Überhitzung des Motors und einer Alterung der Isolierung führen, wodurch sich die Lebensdauer und Leistung verringert. |
| Maximale relative Luftfeuchtigkeit | Sicherer Betrieb bis 90 % relative Luftfeuchtigkeit . Höhere Luftfeuchtigkeit kann zu Kondensation im Inneren des Ventilators führen, wodurch das Laufrad und die Motorisolierung korrodieren. |
| Schutzklasse | IP44 – schützt vor Spritzwasser und kleinen Tropfen, jedoch nicht vor starkem Sprühwasser oder Untertauchen. |
| Zuverlässigkeitsempfehlung | Verwenden Sie in Umgebungen, in denen hohe Temperaturen und hohe Luftfeuchtigkeit zusammentreffen (z. B. tropische Industriewerkstätten), ein feuchtigkeits- und hitzebeständiges Gehäuse oder wählen Sie ein Modell mit einer höheren IP-Schutzart. |
Wie hoch ist der Geräuschpegel der Mini-Radialventilatoren der Serie 133?
Geräuschpegelleistung
1. Standardlärmdaten
Das typische Modell SFD-KF133B24H hat einen Geräuschpegel von 62,5 dB(A) bei Nenngeschwindigkeit.
Eine geräuscharme Version, die FC-133-Serie, hat einen Geräuschpegel von etwa 56 dB(A) bei 1800 U/min und etwa 57 dB(A) bei 1250 U/min.
2. Ursachen der Geräuschentwicklung
Das Dual-Inlet-Design sorgt für eine gleichmäßige Luftstromverteilung an den Einlässen und reduziert so lokale Turbulenzen.
Durch die Verwendung eines rückwärtsgekrümmten Laufrads und hybrider Kunststoff-/Metallschaufeln werden die Aufprallgeräusche des Luftstroms weiter reduziert.
3. Lärmminderungsmaßnahmen
Einbau von schallabsorbierenden Watte- oder Schalldämmplatten im Inneren des Gehäuses.
Durch den Einsatz eines geräuscharmen EC-Motors (z. B. einer 24-V-/48-V-DC-Version) kann der Geräuschpegel auf unter 50 dB(A) gesenkt werden.
4. Vorteile der Geräuschreduzierung durch Haoyue Fan Manufacturing Co., Ltd.
Das Unternehmen bietet bürstenlose EC-Motoren und eine PWM-Steuerung mit einstellbarer Geschwindigkeit an, um eine optimale Abstimmung zwischen Geräusch und Luftstrom zu erreichen.
Durch präzises Kanaldesign und Dual-Inlet-Optimierung ist der Geräuschpegel bei gleichem Luftstrom 5–8 dB niedriger als bei herkömmlichen Radialventilatoren.
Wie kann festgestellt werden, ob für die gleichen Luftstromanforderungen ein Frequenzumrichter oder ein Geschwindigkeitsregelgerät erforderlich ist?
| Bewertungskriterium | Erklärung |
| Luftstrom- und statische Druckvariabilität | Wenn das System den Durchfluss oder den Druck an unterschiedliche Betriebsbedingungen (saisonale Belastungen, Start-Stopp der Ausrüstung) anpassen muss, ermöglicht ein VFD eine kontinuierliche Geschwindigkeitsregelung. |
| Energieverbrauch und Betriebskosten | Der Betrieb mit variabler Drehzahl reduziert die Motorleistung ungefähr proportional zur dritten Potenz der Durchflussreduzierung, was zu erheblichen Energieeinsparungen führt, insbesondere bei langfristigen HVAC-Anwendungen. |
| Motorkompatibilität | Die 133-mm-Serie bietet 0-10 VDC/PWM Steuerschnittstellen, direkt kompatibel mit VFDs oder dedizierten Geschwindigkeitsreglern ohne zusätzliche Modifikationen. |
| Lärm- und Vibrationskontrolle | Niedrigere Geschwindigkeiten verringern akustische Geräusche und verbessern so die Umgebung für geräuschempfindliche Präzisionsinstrumente. |
| Systemkomplexität und Kosten | Wenn der Lüfter an einem einzigen, konstanten Punkt arbeitet, kann ein VFD überflüssig sein, was das System vereinfacht und die Vorlaufkosten senkt. |
1. Passende Luftstrom- und statische Druckanforderungen
Wenn das System einen variablen Luftstrom erfordert (z. B. Klimaanlagenanschlüsse, Schrankkühlung) und der statische Druck je nach Last erheblich variiert, wird ein Frequenzumrichter (VFD) empfohlen.
Wenn nur ein fester Luftstrom erforderlich ist und der Betriebspunkt nahe dem optimalen Effizienzpunkt (BEP) des Lüfters liegt, kann direkt ein Motor mit fester Drehzahl verwendet werden, wodurch VFD-Kosten gespart werden.
2. Überlegungen zu Energieverbrauch und Betriebskosten
Der Antrieb mit variabler Frequenz kann die Motorgeschwindigkeit entsprechend der tatsächlichen Last automatisch reduzieren. Der Stromverbrauch sinkt mit zunehmender Geschwindigkeit, wodurch der Energieverbrauch um 30–50 % sinkt.
Bei Szenarien mit langfristigem intermittierendem Betrieb oder saisonalen Lastschwankungen liegt die Amortisationszeit für VFD in der Regel innerhalb von 1–2 Jahren.
3. Regelgenauigkeit und Systemkompatibilität
Wenn das System eine präzise Luftstromregelung erfordert (z. B. Reinräume, Labore), kann ein VFD in Kombination mit einem PID-Regler einen Luftstromfehler von ±2 % erreichen.
Für eine einfache Belüftung (z. B. Wärmeableitung bei kleinen Instrumenten) genügen mechanische Geschwindigkeitsregelventile oder eine widerstandsbehaftete Geschwindigkeitsregelung.
4. Maßgeschneiderte Lösungen von Haoyue
Haoyue bietet zwei Antriebsmethoden an: einphasige Wechselstrommotoren mit Direktantrieb und bürstenlose EC-Motoren, die beide mit inländischen oder importierten VFDs kompatibel sind.
Das Unternehmen verfügt über Erfahrung in der Integration von Geschwindigkeitsregelungssystemen mit variabler Frequenz und kann eine optimale VFD-Auswahl und Parameterkalibrierung basierend auf der Luftstrom-Statik-Druckkurve des Kunden bieten.
Häufig gestellte Fragen (FAQ)
F1: Unterstützt das Produkt individuelle Anpassungen (z. B. unterschiedliche Spannungen, Geschwindigkeiten oder spezielle Materialien)?
A: Ningbo Haoyue bietet OEM-Anpassungsdienste an. Wir können die Spannung (230 V/400 V), die Drehzahl, das Laufradmaterial (Kohlenstoffstahl oder Edelstahl) und die Gehäuseschutzart (IP54/55) je nach Kundenwunsch anpassen.
F2: Welche Vorsichtsmaßnahmen sind bei der Installation dieses Lüfters zu beachten?
A: Der Ventilator ist kompakt und für die Wandmontage oder Flanschmontage geeignet. Stellen Sie bei der Installation sicher, dass Ein- und Auslass frei sind und ausreichend Lufteinlassraum vorhanden ist. Durch den Einsatz vibrationsdämpfender Pads können Geräusche und mechanische Stöße weiter reduziert werden.
F3: Was sind die wichtigsten Punkte für die Wartung?
A: Überprüfen Sie regelmäßig die Schmierung des Laufrads und der Motorlager, reinigen Sie den Lufteinlassfilter und stellen Sie sicher, dass die Motorverkabelung sicher ist. Um einen langfristig stabilen Betrieb des Ventilators zu gewährleisten, wird alle 6 Monate eine umfassende Inspektion empfohlen.
F4: Wie wird das Qualitätsmanagementsystem für dieses Produkt gewährleistet? A: Ningbo Haoyue hat die Zertifizierung des Qualitätsmanagementsystems ISO9001 bestanden. Alle Ventilatoren, die das Werk verlassen, werden strengen Werkstests unterzogen, einschließlich Luftvolumen-, Luftdruck-, Geräusch- und elektrischen Sicherheitstests, um sicherzustellen, dass die Produkte internationalen Standards entsprechen.
