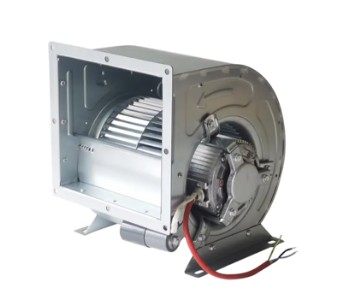

Was ist ein industrieller AC-Radialventilator?

Ein Industrieller AC-Radialventilazur ist ein mit Wechselstrom (AC) betriebenes Lüftungsgerät. Sein Hauptarbeitsprinzip nutzt die Zentrifugalkraft, die durch die Drehung des Laufrads erzeugt wird, um Luft axial anzusaugen, um 90 Grad zu drehen und radial auszuszußen. Im Vergleich zu Axialventilatoren können Radialventilatoren produzieren höherer statischer Druck (typischerweise erreichen sie 500–3.000 Pa), was sie besonders für Industrieszenarien geeignet macht, die die Überwindung von Kanalwiderständen, Filterwiderständen oder Luftzufuhr über große Entfernungen erfordern.

Basierend auf der Laufradstruktur werden industrielle AC-Radialventilatoren hauptsächlich in drei Typen eingeteilt: nach vorne gebogene Klingen , rückwärtsgekrümmte Klingen , und Radialmesser . Ventilatoren mit rückwärtsgekrümmten Flügeln bieten den höchsten Wirkungsgrad (bis zu 85 % oder mehr) bei geringerer Geräuschentwicklung, was sie ideal für den Langzeitbetrieb macht. Ventilatoren mit vorwärtsgekrümmten Schaufeln können bei gleichem Laufraddurchmesser einen höheren Druck erzeugen, jedoch mit etwas geringerem Wirkungsgrad. Radialflügelventilatoren eignen sich hervorragend für die Handhabung staubbeladener Gase und werden häufig in Materialtransport- und Kesselsaugzugsystemen eingesetzt.

Kernvorteile für industrielle Anwendungen

Möglichkeit zur Luftzufuhr unter hohem Druck

In industriellen Lüftungssystemen erhöhen Faktoren wie Kanallänge, Anzahl der Bögen und Filterwiderstand den Systemwiderstand erheblich. Gewöhnliche Axialventilatoren bieten typischerweise einen statischen Druck im Bereich von 50–200 Pa, was für komplexe Kanalanforderungen nicht ausreicht. Industrielle Wechselstrom-Radialventilatoren liefern jedoch einen statischen Druck im Bereich von 500–3.000 Pa , wobei einige Hochdruckmodelle sogar darüber hinausgehen 5.000 Pa , einfache Überwindung von mehrteiligen Kanälen, hocheffizienten Filtern und Wärmetauscherwiderständen, um einen ausreichenden Luftstrom am Anschlussende zu gewährleisten.

Stabiler und zuverlässiger Betrieb

Industrielle AC-Radialventilatoren werden von AC-Induktionsmotoren angetrieben und erfordern keine komplexen elektronischen Kommutierungsschaltungen. Ihr einfacher Aufbau führt zu geringen Ausfallraten. Unter normalen Betriebsbedingungen können hochwertige Industrie-Radialventilatoren eine Leistung erbringen mittlere Ausfallzeit (MTBF) von über 30.000 Stunden Einige Modelle sind mit Vollkupferwicklungen und Kugellagern ausgestattet und erreichen eine Lebensdauer von bis zu 50.000 Stunden. Diese hohe Zuverlässigkeit ist entscheidend für ununterbrochene wichtige Anwendungen wie die Kühlung von Rechenzentren und die Belüftung von Chemieanlagen.

Umfangreiche Leistungs- und Spezifikationsabdeckung

Industrielle AC-Radialventilatoren decken einen extrem breiten Leistungsbereich ab 50-W-Kühlventilatoren für Kleingeräte to große industrielle Lüftungsgeräte mit mehr als 55 kW . Die Luftstromabdeckung reicht von 100 m³/h bis über 100.000 m³/h, mit Laufraddurchmessern von 100 mm bis 2.000 mm, und ist in der Lage, nahezu alle industriellen Anforderungen zu erfüllen, von der Präzisionskühlung elektronischer Geräte bis hin zur großflächigen Fabrikbelüftung.

Auswahlkriterien und Best Practices

Wichtige Auswahlparameter

Bei der Auswahl eines industriellen AC-Radialventilators müssen die folgenden Kernparameter umfassend berücksichtigt werden:

• Luftstrom (Q) : Einheit m³/h oder m³/s, berechnet auf Basis des Lüftungsraumvolumens und der Luftwechselrate
• Gesamtdruck oder statischer Druck (P) : Einheit Pa, die eine Berechnung des Kanalwiderstands, des Filterwiderstands und des dynamischen Druckverlusts am Auslass erfordert
• Leistung (N) : Einheit kW, geschätzt mit der Formel N = (Q × P) / (3600 × η × 1000), wobei η die Lüftereffizienz ist
• Drehzahl (n) : Gerätedrehzahl, typischerweise 1.450 U/min (4-poliger Motor) oder 2.900 U/min (2-poliger Motor)
• Geräuschpegel : Einheit dB(A), Lüfter mit rückwärtsgekrümmten Flügeln sind typischerweise 3–8 dB(A) leiser als Lüfter mit vorwärtsgekrümmten Flügeln
• Schutzart (IP) : IP54 oder höher empfohlen für feuchte oder staubige Umgebungen

Anwendungsszenarien und Auswahlreferenz

Installations- und Betriebsrichtlinien

Um einen effizienten und stabilen Betrieb industrieller AC-Radialventilatoren zu gewährleisten, müssen bei der Installation und routinemäßigen Wartung die folgenden Punkte beachtet werden:

1. Vibrationsisolierung des Fundaments : Ventilatoren mit einer Leistung von mehr als 3 kW sollten mit Vibrationsisolatoren oder -pads ausgestattet sein, die die Vibrationsübertragung um über 80 % reduzieren, um Störungen von Gebäudestrukturen und angrenzenden Präzisionsgeräten zu verhindern
2. Einlassschutz : Installieren Sie am Lufteinlass ein Schutzgitter mit einer Maschenweite von nicht mehr als 20 mm, um das Eindringen von Fremdkörpern und eine Beschädigung des Laufrads zu verhindern. Fügen Sie in staubigen Umgebungen einen Primärfilter hinzu
3. Flexible Verbindung : Verwenden Sie flexible Verbindungen aus Segeltuch oder Silikon (150–300 mm lang) zwischen Ventilatoreinlass/-auslass und Kanalsystem, um eine direkte Übertragung von Kanalspannungen auf das Ventilatorgehäuse zu vermeiden
4. Geplante Wartung : Überprüfen Sie alle Lagertemperaturen und den Schmierzustand 2.000 Betriebsstunden ; Ersetzen Sie das Fett alle 8.000 Betriebsstunden ; Reinigen Sie die Staubansammlung im Laufrad jährlich – Staubansammlungen mit einer Dicke von mehr als 1 mm können den Wirkungsgrad um 5–10 % verringern.
5. Motorschutz : Motoren über 2,2 kW sollten mit thermischen Überlastrelais oder Motorschutzvorrichtungen ausgestattet sein, um ein Durchbrennen durch blockierten Rotor oder Phasenausfall zu verhindern

Kritische Faktoren, die Leistung und Lebensdauer beeinflussen

Betriebsumgebungsbedingungen

Bei jedem Anstieg der Umgebungstemperatur um 10 °C verdoppelt sich die Alterungsrate der Motorwicklungsisolierung etwa. Wenn die Umgebungstemperatur höher ist 40°C , muss die Nennleistung des Motors herabgesetzt werden: 95 % bei 45 °C, 90 % bei 50 °C und 85 % bei 55 °C. In Umgebungen mit hoher Luftfeuchtigkeit (relative Luftfeuchtigkeit >85 %) sollten vollständig geschlossene Motoren mit Antikondensationsheizungen ausgewählt werden, um eine Verschlechterung der Isolierung durch Feuchtigkeitsaufnahme während des Abschaltens zu verhindern.

Für Umgebungen mit korrosiven Gasen (z. B. Chemiewerkstätten oder Galvanikanlagen) sollten Lüfterräder und Gehäuse aus hergestellt sein Edelstahl 304 oder 316 oder mit einer Epoxidharz-Korrosionsschutzbeschichtung behandelt. Bei gewöhnlichen verzinkten Stahlplatten kann sich die Lebensdauer in sauren Umgebungen auf 30–50 % der normalen Betriebsbedingungen verkürzen.

Systemanpassung und Betriebspunktoptimierung

Die tatsächliche Betriebseffizienz des Ventilators hängt davon ab, wie gut der Arbeitspunkt mit der Leistungskurve übereinstimmt. Wenn der Systemwiderstand überdimensioniert ist, verschiebt sich der tatsächliche Betriebspunkt in Richtung höherer Durchfluss- und niedrigerer Druckbereiche, was zu einer verringerten Effizienz und einem erhöhten Geräuschpegel führt. Durch die Anpassung der Lüftergeschwindigkeit (variable Frequenzsteuerung) oder der Winkel der Einlassleitschaufeln kann der Betriebspunkt wieder in die Hocheffizienzzone gebracht werden. Mit der Drehzahlregelung mit variabler Frequenz können Ventilatoren dies tun Halten Sie den Wirkungsgrad innerhalb von 70–100 % des Nennluftstroms über 80 % , mit erheblichen Energieeinsparungen – wenn der Luftstrom auf 80 % sinkt, sinkt die Wellenleistung auf 51,2 % der Nennleistung (berechnet nach Affinitätsgesetzen), wodurch eine Stromeinsparung von 30–40 % im Vergleich zur Drosselsteuerung erreicht wird.

Laufradbalance und Vibrationskontrolle

Die Unwucht des Laufrads ist die Hauptursache für übermäßige Vibrationen bei Radialventilatoren. Gemäß den ISO 1940-Standards sollten Industrieventilatorlaufräder diese Leistung erbringen Wuchtgüte G6,3 oder G2,5 . Bei Laufraddurchmessern über 400 mm ist das dynamische Auswuchten vor Ort besonders wichtig – jede Erhöhung der Restunwucht um 10 g·mm/kg kann die Lagerlebensdauer um etwa 15–20 % verkürzen. Während des Normalbetriebs sollte die effektive Vibrationsgeschwindigkeit an den Lagergehäusen des Ventilators auf folgende Werte eingestellt werden: 4,5 mm/s (die Note „gut“ gemäß ISO 10816); Bei Überschreitung von 7,1 mm/s ist eine sofortige Abschaltung zur Inspektion erforderlich.

Strategien zur Verbesserung der Energieeffizienz

Implementierung eines Frequenzumrichters

In Systemen mit schwankendem Luftstrombedarf (z. B. VAV-Klimaanlagen oder Prozessabgassystemen) ist die Ausstattung industrieller AC-Radialventilatoren mit Frequenzumrichtern (VFDs) die effektivste Energiesparmaßnahme. Nimm eine 15-kW-Lüfter mit 6.000 Betriebsstunden pro Jahr Als Beispiel: Wenn die tatsächliche durchschnittliche Betriebslast 70 % der Nennlast beträgt, beträgt der jährliche Stromverbrauch mit VFD-Geschwindigkeitsregelung ungefähr 63.000 kWh , im Vergleich zu 90.000 kWh mit Festfrequenzbetrieb und Dämpferregelung, Einsparung 27.000 kWh jährlich mit einer Energieeinsparquote von ca. 30 %. Die Amortisationszeit der Investition liegt typischerweise zwischen 1,5 und 2,5 Jahren.

Hocheffizientes Motor-Upgrade

Upgrade älterer IE1- oder IE2-Effizienzmotoren auf IE3 (Premium Efficiency) oder IE4 (Super Premium Efficiency) Motoren können den Energieverbrauch weiter senken. Beispiel für einen 11-kW-Motor mit 4 Polen: Der Wirkungsgrad von IE2 beträgt etwa 91 %, der von IE3 etwa 93 % und der von IE4 etwa 94 %. Ein Upgrade von IE2 auf IE3 spart ca 1.320 kWh jährlich bei 6.000 Betriebsstunden; Ein Upgrade von IE3 auf IE4 spart zusätzlich 660 kWh . Obwohl hocheffiziente Motoren die Anschaffungskosten um 15–30 % erhöhen, werden die gesamten Lebenszykluskosten deutlich reduziert.

Optimierung des Systemwiderstands

Mit jeder Erhöhung des Kanalsystemwiderstands um 100 Pa erhöht sich die Leistung der Ventilatorwelle um etwa 5–8 %. Folgende Maßnahmen können den Systemwiderstand wirksam reduzieren:

• Minimieren Sie unnötige Biegungen und Reduzierungen. Jede 90°-Biegung fügt ungefähr hinzu 50–150 Pa des Widerstands
• Wählen Sie Filter mit geringem Widerstand und ersetzen Sie verstopfte Filtermedien regelmäßig. Der Widerstand eines verstopften Filters kann von Anfang an stark ansteigen 100–200 Pa to 500–800 Pa
• Entwerfen Sie die Kanalquerschnitte ordnungsgemäß und kontrollieren Sie die Luftgeschwindigkeit innerhalb des Kanals 8–12 m/s Reichweite; Eine zu hohe Luftgeschwindigkeit erhöht den dynamischen Druckverlust erheblich
• Reinigen Sie den angesammelten Staub im Kanal regelmäßig. Mit jeder 1-mm-Zunahme der Staubansammlung erhöht sich der Kanalwiderstand um ca 3 %–5 %

Zukünftige Entwicklungstrends

Mit der Weiterentwicklung von Industrie 4.0 und intelligenter Fertigung Industrieller AC-Radialventilazurs entwickeln sich in Richtung Intelligenz, hoher Effizienz und Modularität. Intelligente Lüfter integriert mit IoT-Sensoren kann Vibration, Temperatur, Strom und andere Parameter in Echtzeit überwachen und mithilfe von Edge-Computing die Lagerlebensdauer und den Verschleißzustand des Laufrads vorhersagen. Dies ermöglicht einen Übergang von der „geplanten Wartung“ zur „vorausschauenden Wartung“, wodurch ungeplante Ausfallzeiten voraussichtlich um reduziert werden 40 %–60 % .

Im Hinblick auf die Energieeffizienz setzen industrielle Radialventilatoren der neuen Generation ein permanentmagnetunterstützte Synchron-Reluktanzmotoren (PMaSynRM) kann einen Wirkungsgrad erreichen, der über die IE5-Klasse hinausgeht und sich im Vergleich zu herkömmlichen Induktionsmotoren um 3–5 % verbessert. In der Zwischenzeit können biomimetische Laufräder und Spiralen, die durch CFD-Design (Computational Fluid Dynamics) optimiert wurden, den Luftstrom um erhöhen 8 %–12 % ohne den Energieverbrauch zu erhöhen und gleichzeitig den Lärm zu reduzieren 3–5 dB(A) .

Der modulare Aufbau erleichtert die Installation, Wartung und Aufrüstung des Ventilators. Standardisierte Motormodule, Laufradmodule und Steuerungsmodule können schnell kombiniert werden, wodurch die Zeit für den Austausch von Laufrad oder Motor vor Ort im Vergleich zu herkömmlichen Modulen verkürzt wird 4–6 Stunden bis unter 1 Stunde , wodurch die Wartungsauswirkungen auf die Produktion erheblich minimiert werden.
