Ein kraftvoller Gebläserad ist die kritischste rotierende Komponente in jedem Zentrifugallüftungssystem. Es wandelt das Motordrehmoment in einen Hochgeschwindigkeitsluftstrom um, indem es die Luft durch präzise geformte Flügel radial nach außen beschleunigt. Die Wahl des richtigen Laufrads – abgestimmt auf Schaufelgeometrie, Material, Durchmesser und Drehzahl – bestimmt direkt das Luftstromvolumen, den statischen Druck, den Geräuschpegel und die langfristigen Energiekosten des Systems. Bei Industrie- und HVAC-Anwendungen kann ein ausgereiftes Gebläserad den Wirkungsgrad gegenüber Standardkonstruktionen um bis zu 11 % steigern und gleichzeitig den Geräuschpegel um mehrere Dezibel senken.
Was ein Gebläserad tatsächlich leistet

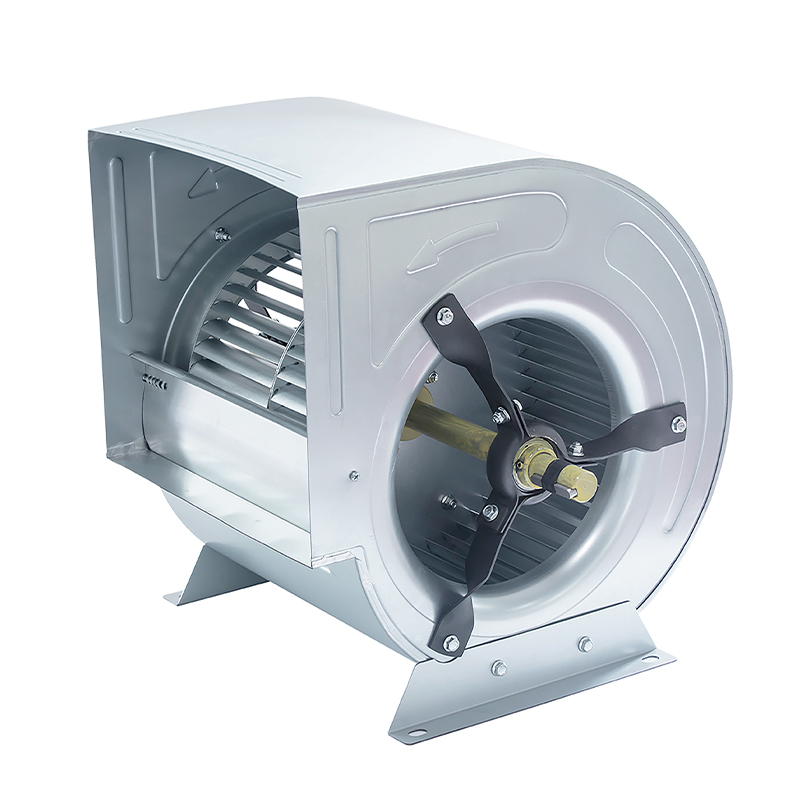

Im Inneren eines Radialgebläses ist das Laufrad das einzige Teil, das echte aerodynamische Arbeit leistet. Luft tritt axial durch das Einlassauge ein, wird zwischen den rotierenden Schaufeln erfasst, beschleunigt unter der Zentrifugalkraft radial nach außen und tritt an den Schaufelspitzen mit hoher Geschwindigkeit aus. Das umgebende Spiral- oder Spiralgehäuse wandelt diese Geschwindigkeit dann in statischen Druck um – den Druck, der Luft durch Rohrleitungen, Filter, Wärmetauscher oder Prozessgeräte drückt.
Die Energieübertragung wird durch die Eulersche Turbomaschinengleichung bestimmt. Die Einlass- und Auslasswinkel der Rotorblätter legen fest, wie viel der Rotationsenergie des Motors in Druck umgewandelt wird und nicht als Turbulenz verschwendet wird. Aus diesem Grund ist die Geometrie der Laufradschaufeln keine kosmetische Entscheidung, sondern eine technische Entscheidung mit direkten Auswirkungen auf die Leistung. Hersteller wie Yuyao Jiale Ventilation Equipment, die Vorwärts-Radialventilatoren und -Laufräder mit einphasigen AC- und EC-Motorantriebsstrukturen herstellen, investieren stark in die Entwicklung von Schaufelprofilen, gerade weil kleine Winkeländerungen messbare Effizienzverschiebungen bewirken.
Klingengeometrie: Der Faktor, der das Gute vom Großen unterscheidet
Erzeugen Sie hohe Luftvolumenströme bei niedrigeren Drehzahlen. Sie sind kompakt und effektiv für HVAC-Klimaanlagen und Frischluftsysteme. Der Nachteil ist eine steilere Leistungskurve – Änderungen des Luftstromwiderstands können zu einer Überlastung des Motors führen, wenn sie nicht richtig angepasst werden. Die Vorwärtszentrifugallaufräder von Jiale Ventilation sind ein Paradebeispiel dafür und wurden für zentrale Klimatisierungsterminals entwickelt, bei denen es auf hohe Lautstärke und einen leisen Betrieb ankommt.
Liefern Sie höchste aerodynamische Effizienz. Schaufelblätter mit Tragflächenprofil und wirkungsgradoptimierten Umfangsdiffusoren können den Gesamtwirkungsgrad im Vergleich zu herkömmlichen Profilen um bis zu 11 % steigern. Diese Flügel sind die bevorzugte Wahl für industrielle Prozessbelüftung, Reinräume und Schrankkühlung, wo bei langen Betriebsstunden jeder Prozentsatz der Effizienz finanziell zählt.
Bieten Sie die robusteste Struktur. Sie bewältigen staubhaltige, abrasive oder feuchte Luftströme, die aerodynamisch verfeinerte Profile zerstören würden. Zu den Anwendungen gehören die Staubabsaugung bei der Holzbearbeitung, der Getreidetransport und die Absaugung chemischer Dämpfe – überall dort, wo die Luft nicht sauber ist.
Stellen Sie die aktuelle Leistungsgrenze dar. Freilaufende Laufräder mit 3D-rückwärtsgekrümmten Schaufeln, erhältlich in Durchmessern von 190 mm bis 630 mm aus Verbundwerkstoffen, liefern die beste Kombination aus hohem Luftvolumen, hohem Wirkungsgrad und geringem Geräuschpegel. Sie gehören zunehmend zum Standard in hochwertigen HVAC-Geräten.
Materialauswahl und ihre realen Konsequenzen
Die Wahl des Laufradmaterials wirkt sich gleichzeitig auf Gewicht, Auswuchtgenauigkeit, Korrosionsbeständigkeit und Lebensdauer aus. Die folgende Tabelle fasst die wichtigsten Optionen und ihre praktischen Kompromisse zusammen:
| Material | Gewicht | Korrosionsbeständigkeit | Typische Anwendung |
|---|---|---|---|
| Kohlenstoffstahl | Hoch | Mäßig (Beschichtung erforderlich) | Allgemeine Industrielüftung, Staubhandhabung |
| Edelstahl | Hoch | Ausgezeichnet | Chemische Abgase, Lebensmittelverarbeitung, Schifffahrt |
| Aluminiumlegierung | Niedrig | Gut | HVAC, Schrankkühlung, tragbare Gebläse |
| Verbundwerkstoff (Nylon / PP) | Sehr niedrig | Ausgezeichnet | Schadgasabgase, Reinräume, Laborventilatoren |
Laufräder aus Aluminiumlegierungen haben bei EC-Radialventilatoren weite Verbreitung gefunden, da sie ein präzises Auswuchten bei kurzen axialen Längen ermöglichen und gleichzeitig die rotierende Masse niedrig halten. Leichtere Rotoren reduzieren die Lagerbelastung, verlängern die Lebensdauer und machen die Drehzahlregelung durch Spannungsschwankungen wesentlich reaktionsschneller. Für chemisch aggressive Umgebungen – saure Dämpfe, Laugen oder abrasive Partikel – sind Duplex-Laufräder aus Edelstahl oder mit Keramik-/Epoxidharzbeschichtung die technische Lösung, die längere Wartungsintervalle und eine anhaltende Dimensionsstabilität ermöglichen.
Wie Größe und Geschwindigkeit Leistungsgrenzen definieren
Laufraddurchmesser und Drehzahl sind die beiden Haupthebel für die Leistungsoptimierung. Das Luftstromvolumen skaliert ungefähr mit der dritten Potenz der Durchmesserzunahme, während der statische Druck mit dem Quadrat der Spitzengeschwindigkeit skaliert. In der Praxis:
- Ein vorwärtsgekrümmtes 200-mm-Laufrad, das mit 1.400 U/min läuft, eignet sich für kleine Wohnklimageräte oder Gebläsekonvektoren.
- Laufräder im Bereich von 300–500 mm, die in EC-Radialventilatorplattformen üblich sind, werden für kommerzielle HVAC-, Kühlgeräte- und Entfeuchtungssysteme eingesetzt, bei denen sowohl die Anforderungen an das Luftstromvolumen als auch an den statischen Druck erheblich sind.
- Geschweißte Radiallaufräder mit umgekehrt gekrümmten Schaufeln von 200 mm bis 1.200 mm decken den gesamten Bereich industrieller Anwendungen mit niedrigem bis mittlerem Druck ab, einschließlich der sauberen oder leicht staubigen Luftaufbereitung.
- Hochgeschwindigkeitsgebläse, die über 3.000 U/min betrieben werden, sind auf Verstärkungsringe um den Einlass der Abdeckplatte angewiesen, um Strukturversagen unter Zentrifugalbelastung zu vermeiden – ein Konstruktionsdetail, das sich direkt auf die maximale sichere Betriebsgeschwindigkeit auswirkt.
Das Ausbalancieren ist untrennbar mit der Größe verbunden. Präzises dynamisches Auswuchten sorgt dafür, dass Nabe und Laufrad als integrierte Einheit mit minimalen Vibrationen rotieren. Das statische Gleichgewicht allein reicht für Laufräder über etwa 250 mm Durchmesser oder Drehzahlen über 2.000 U/min nicht aus. Restunwucht erzeugt Lagerbelastungen, die die Lebensdauer exponentiell verkürzen – eine Erhöhung der Vibrationen um 10 % kann die Lagerlebensdauer um mehr als 30 % verkürzen.
Wichtige Anwendungsbereiche und deren Anforderungen
Vorwärtszentrifugale Laufräder mit AC- oder EC-Motorantrieb sind die Standardauswahl. EC-angetriebene Laufräder bieten eine präzise elektronische Kommutierung anstelle einer mechanischen Kommutierung und ermöglichen eine variable Drehzahlregelung mit Wirkungsgraden, die mit herkömmlichen Bürstenmotoren nicht erreichbar sind. Diese Systeme bedienen Klimatisierungsterminals, Frischluftbehandlungsgeräte und Deckenkassettenventilatoren in Gewerbegebäuden.
Hoher statischer Druck bei kompakten Abmessungen ist die entscheidende Anforderung. Motorlaufräder mit Außenläufermotoren – bei denen der Rotor den Stator umgibt – ergeben eine äußerst kompakte Einheit, indem der Außenläufer direkt als Lüfternabe genutzt wird. Die Wärme wird effizient durch den Luftstrom abgeführt und die Laufradoberfläche fungiert als rotierender Kühlkörper. Diese Architektur ist der Grund, warum EC-motorisierte Laufräder weltweit bei Kühlgeräten dominieren.
Haltbarkeit unter widrigen Bedingungen hat Vorrang. Radiale Klingen aus Kohlenstoffstahl bewältigen abrasiven Staub; Edelstahl- oder beschichtete Laufräder bewältigen korrosive Dämpfe. Rückwärts geneigte und tragflächenförmige Schaufelprofile, die mithilfe rechnerischer Strömungssimulationen ausgewählt werden, reduzieren Strömungsablösungen und Turbulenzen in engen Rohrleitungen, verbessern die Umwandlung von Gesamtdruck in statischen Druck und senken gleichzeitig den Energiebedarf des Systems.
Geringe Vibrationen und Partikelbildung sind nicht verhandelbar. Dreidimensional profilierte Verbundlaufräder mit hoher Rotationsbalance erfüllen die Anforderungen an die Belüftung von Reinräumen, ohne dass Verunreinigungen entstehen. Hersteller von Luftreinigungsventilatoren spezifizieren diese Laufräder zunehmend aufgrund ihrer Kombination aus aerodynamischer Effizienz und Materialreinheit.
Wartungs-, Inspektions- und Austauschtermine
Gebläseräder erleiden Verschleiß durch Schmutzaufprall, Hochgeschwindigkeitsbetrieb und zyklische Belastung. Ein strukturierter Inspektionsplan schützt sowohl Leistung als auch Sicherheit:
- Führen Sie mindestens alle 6 bis 12 Monate eine Inspektion durch. Umgebungen mit hohem Staubgehalt oder chemisch aggressiven Umgebungen erfordern vierteljährliche Kontrollen.
- Bei der visuellen Inspektion wird die Oberfläche der Schaufel auf Risse, Lochfraß, Korrosion oder Materialansammlungen untersucht. Asymmetrischer Aufbau führt auch ohne Blattschaden zu Unwucht.
- Überprüfen Sie das Laufradgehäuse auf Schmutzansammlungen und vergewissern Sie sich, dass alle Montageteile sicher und mit dem vorgeschriebenen Drehmoment angezogen sind.
- Messen Sie die Vibrationen am Lagergehäuse. Ein anhaltender Anstieg der RMS-Geschwindigkeit um mehr als 2 mm/s gegenüber dem Ausgangswert weist auf ein sich entwickelndes Ungleichgewicht hin, das sofortige Aufmerksamkeit erfordert.
- Stellen Sie beim Austausch immer sicher, dass das Ersatzlaufrad dem ursprünglichen Einlasswinkel (normalerweise 20–30 Grad) und Auslasswinkel (26–38 Grad) entspricht, um die Luftstromleistung des Systems aufrechtzuerhalten.
Stellen Sie bei der Beschaffung von Ersatzlaufrädern sicher, dass der statische oder dynamische Auswuchtgrad mit der Originalspezifikation übereinstimmt. Die Größe der Nabenbohrung, die Platzierung der Stellschraube, die Drehrichtung (im Uhrzeigersinn oder gegen den Uhrzeigersinn) und die Abmessungen der Wellenschnittstelle müssen alle genau übereinstimmen, um die Entstehung neuer Vibrationen oder mechanischer Störungen zu vermeiden.
So bestimmen Sie das richtige Gebläserad für Ihr System
Spezifikationsfehler in der Beschaffungsphase sind die häufigste und teuerste Ursache für Probleme mit Gebläsesystemen. Gehen Sie diese Parameter nacheinander durch:
